Proyecto eléctrico para nave industrial en el País Vasco: que debe incluir, cuando es obligatorio y por que necesitas un ingeniero.
¿Cuando es obligatorio un proyecto eléctrico en una nave industrial?
No todas las naves en el País Vasco requieren proyecto eléctrico firmado por ingeniero, depende de la potencia instalada, el tipo de actividad y los criterios de Industria del Gobierno Vasco. Pero presentar solo una memoria tecnica cuando Industria exige proyecto es motivo de rechazo inmediato.
¿Qué debe incluir el proyecto eléctrico de una nave industrial?
Memoria descriptiva: descripcion de la actividad, el inmueble y la instalacion proyectada con justificacion del cumplimiento del REBT.
Calculos justificativos: calculo de la demanda de potencia, secciones de conductor, caida de tension, cortocircuito y dimensionamiento de protecciones. Es la parte mas tecnica y la que mas errores presenta.
Esquemas unifilares: representación grafica de toda la instalación desde el cuadro general hasta los puntos de consumo. Deben ser coherentes con los cálculos.
Planos de instalación: planos de planta del inmueble con distribución de cuadros, canalizaciones y puntos de luz.
Los errores más frecuentes:
Cálculo de potencia infradimensionado. Calcular la potencia solo con los equipos actuales, sin prever el crecimiento futuro de la actividad.
Secciones de conductor incorrectas. Secciones insuficientes generan calentamiento, disparo de protecciones y riesgo de incendio.
Incoherencia entre el proyecto y la instalación ejecutada. Si el instalador modifica algo durante la ejecución sin actualizar el proyecto, la OCA detectara las diferencias.

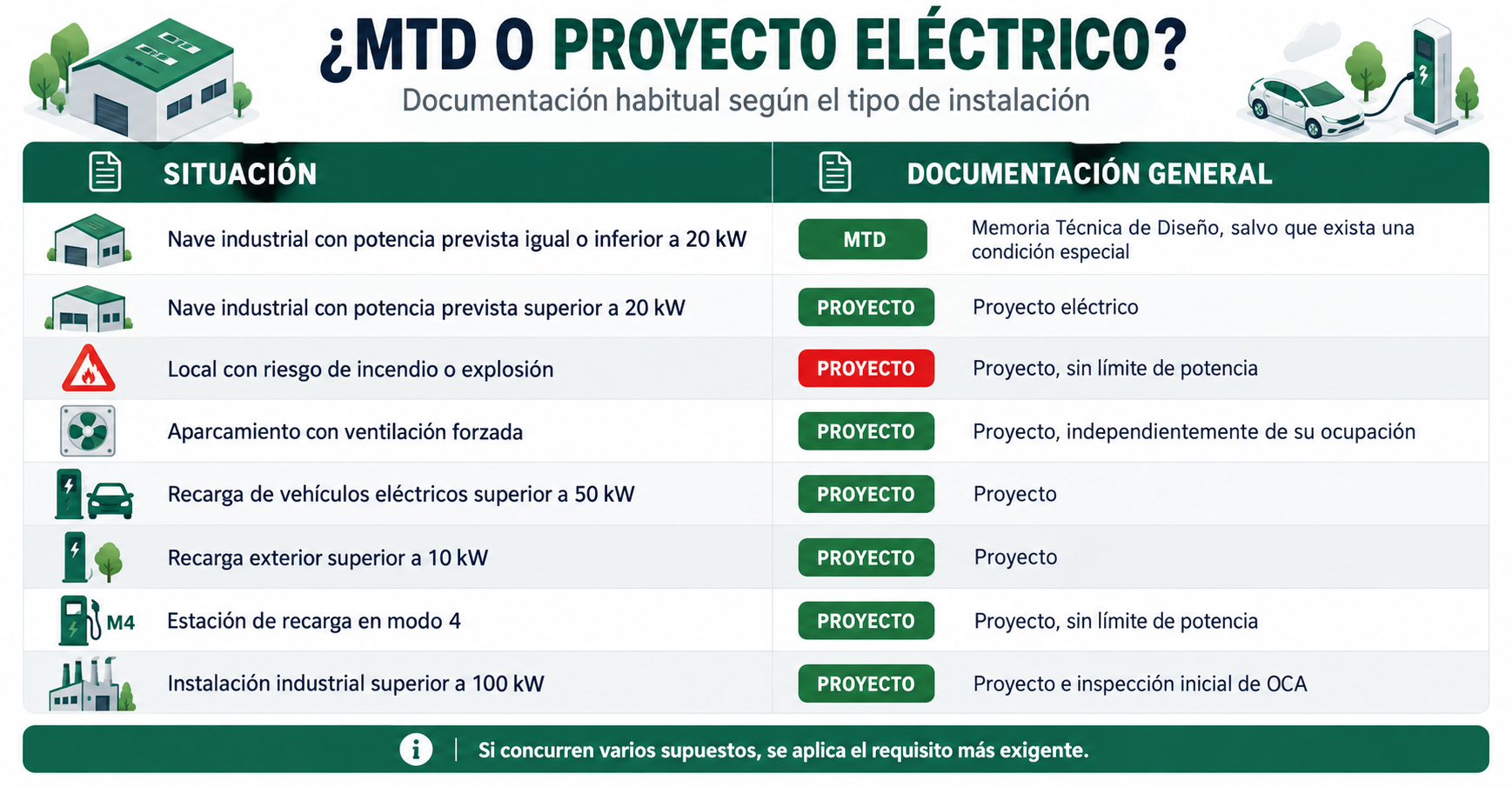

Proyecto eléctrico o memoria técnica: ¿cómo saber qué corresponde?
En las instalaciones industriales, el primer criterio que debe comprobarse es la potencia prevista. Con carácter general, una nave industrial necesita un proyecto eléctrico firmado por un técnico competente cuando supera los 20 kW.
No obstante, la potencia no es el único factor. Una nave puede estar sometida a requisitos más exigentes si incorpora zonas húmedas o mojadas, riesgo de incendio o explosión, instalaciones de recarga de vehículos eléctricos, generadores, alumbrado exterior u otras instalaciones especiales.
Cuando una instalación puede clasificarse en más de un grupo del REBT, debe aplicarse el criterio más exigente.
La potencia que debe considerarse no es necesariamente la potencia contratada, sino la potencia prevista de la instalación, calculada según los receptores, los coeficientes de utilización y simultaneidad y las previsiones de crecimiento.
Diferencia entre potencia instalada, prevista y contratada:
Uno de los errores más frecuentes es utilizar estos tres conceptos como si fueran equivalentes.
Potencia instalada: suma de las potencias nominales de los receptores instalados.
Potencia prevista: potencia utilizada para diseñar la instalación teniendo en cuenta la simultaneidad, utilización y características de las cargas.
Potencia contratada: potencia acordada posteriormente con la comercializadora para la facturación y el acceso al suministro.
El proyecto debe justificar la potencia prevista y comprobar que los cuadros, líneas, canalizaciones y protecciones pueden soportarla. Diseñar únicamente para la potencia contratada inicialmente puede dejar la instalación sin capacidad para incorporar maquinaria nueva.
¿Qué debe incluir un proyecto eléctrico industrial completo?
Además de la memoria, los cálculos, los esquemas unifilares y los planos, conviene incorporar los siguientes documentos:
Pliego de condiciones técnicas: define las características de los materiales, cuadros, cables, canalizaciones, protecciones y equipos que debe utilizar el instalador. También establece los criterios de montaje, ejecución, verificación y recepción de la instalación.
Presupuesto y mediciones: desglosa las unidades de obra necesarias para ejecutar la instalación. Permite comparar ofertas de instaladores y comprobar si las propuestas económicas incluyen realmente todos los trabajos proyectados.
Estudio o estudio básico de seguridad y salud: cuando corresponda, identifica los riesgos asociados a la ejecución de los trabajos y establece las medidas preventivas necesarias.
Planos de detalle: además de los planos generales, pueden ser necesarios detalles de cuadros eléctricos, recorridos de bandejas, pasos entre sectores de incendio, puesta a tierra, alumbrado de emergencia o ubicación de equipos especiales.
Anexos específicos: dependiendo de la actividad, el proyecto puede necesitar anexos sobre:
Riesgo de incendio o explosión.
Compensación de energía reactiva.
Protección contra sobretensiones.
Selectividad entre protecciones.
Armónicos y calidad de red.
Recarga de vehículos eléctricos.
Autoconsumo fotovoltaico.
Instalaciones de emergencia o de socorro.
Coordinación con i-DE antes de ejecutar la instalación
El proyecto de la instalación interior y el expediente de acceso con i-DE son actuaciones relacionadas, pero diferentes.
Antes de dimensionar definitivamente la instalación conviene comprobar:
Potencia disponible en la red.
Tensión de suministro propuesta.
Punto de conexión.
Necesidad de ejecutar extensiones de red.
Características de la acometida.
Ubicación de la CGP o del equipo de medida.
Medida directa o indirecta.
Obras que corresponden al solicitante y a la distribuidora.
Plazos y costes incluidos en las condiciones técnico-económicas.
Si i-DE condiciona el suministro a una nueva línea, una reforma de red o un centro de transformación, estas actuaciones deben coordinarse con el proyecto de la nave. Ejecutar primero la instalación interior sin comprobar las condiciones de conexión puede provocar modificaciones y sobrecostes.
Del proyecto a la puesta en servicios
El proceso habitual puede resumirse así:
Recopilación de información: actividad, maquinaria, planos, potencia y previsiones futuras.
Estudio técnico: clasificación reglamentaria, cálculo de cargas y comprobación del suministro.
Redacción del proyecto: memoria, cálculos, planos, esquemas, pliego y presupuesto.
Ejecución de la instalación: trabajos realizados por una empresa instaladora habilitada.
Dirección de obra: seguimiento técnico y resolución de modificaciones.
Verificaciones finales: mediciones y ensayos efectuados por la empresa instaladora.
Inspección de OCA: cuando resulte obligatoria.
Certificado de instalación: emisión del certificado eléctrico correspondiente.
Declaración responsable: presentación telemática ante Industria del Gobierno Vasco.
Contratación o modificación del suministro: coordinación final con distribuidora y comercializadora.
En Euskadi, el titular debe conservar a disposición de la Administración el proyecto o la MTD, el certificado de instalación, el certificado de dirección de obra y, cuando corresponda, el certificado favorable del organismo de control. Gobierno Vasco.
Inspección de OCA: cuándo es necesaria y qué revisa:
Las instalaciones industriales que precisan proyecto y superan los 100 kW deben pasar una inspección inicial por un organismo de control antes de su puesta en servicio. Posteriormente, deben someterse a inspección periódica cada cinco años. ITC-BT-05 del REBT.
Durante la inspección pueden comprobarse:
Correspondencia entre proyecto e instalación.
Estado y accesibilidad de los cuadros.
Calibre y poder de corte de las protecciones.
Continuidad de los conductores de protección.
Resistencia de puesta a tierra.
Resistencia de aislamiento.
Protección diferencial.
Caídas de tensión.
Identificación de circuitos.
Alumbrado de emergencia.
Condiciones de locales especiales.
Documentación y certificados.
Los defectos pueden clasificarse como leves, graves o muy graves. Una calificación desfavorable impide obtener el certificado favorable necesario para continuar la puesta en servicio.
Proceso para soterrar una línea eléctrica en Bizkaia
Del estudio previo a la autorización de puesta en servicio. Griddex gestiona el estudio, las licencias, la coordinación con i-DE y la tramitación ante Industria.
Preguntas frecuentes sobre proyectos eléctricos
¿Una nave industrial de menos de 20 kW necesita proyecto?
En principio puede tramitarse mediante una Memoria Técnica de Diseño, siempre que no esté incluida en otro supuesto del REBT que exija proyecto con un límite inferior o sin límite de potencia.
¿Quién puede firmar el proyecto eléctrico?
Debe redactarlo y firmarlo un técnico titulado competente con atribuciones para proyectar este tipo de instalaciones.
¿El instalador puede modificar el proyecto?
Puede proponer cambios, pero deben comunicarse a la dirección de obra y quedar reflejados en la documentación final.
¿Todas las naves industriales necesitan OCA?
No. Por el criterio industrial general, se exige inspección inicial cuando la instalación precisa proyecto y supera los 100 kW. También puede ser obligatoria por otras clasificaciones especiales.
¿El proyecto garantiza que i-DE conceda la potencia?
No. La viabilidad del suministro depende de la capacidad de la red y de las condiciones de acceso establecidas por la distribuidora.
¿Se puede contratar la electricidad antes de legalizar la instalación?
Para completar la contratación deben estar disponibles los certificados y datos reglamentarios de la instalación. El expediente con i-DE y la puesta en servicio ante Industria deben coordinarse correctamente.
¿Necesitas el proyecto eléctrico de una nave industrial?
En Griddex calculamos la instalación, redactamos el proyecto, coordinamos la ejecución y la OCA y tramitamos la puesta en servicio ante Industria.
Contacta con nosotros para valorar la viabilidad técnica y económica de la actuación. Hacemos el estudio de viabilidad sin compromiso y respondemos en menos de 24 horas. 617 997 933 · info@griddex.es · griddex.es/contacto
