Centro de transformación eléctrico en Euskadi: cuando lo necesita tu empresa y por que no puedes gestionarlo sin ingeniería especializada
Que es un centro de transformación eléctrico y para que sirve
Un centro de transformación (CT) es una instalación eléctrica que convierte la energia suministrada por la red de media tension de i-DE (habitualmente a 13,2 kV o 20 kV en Euskadi) a la baja tension de 400 V que utilizan los equipos industriales. Es el punto donde la red publica de distribución conecta con la instalación privada de la empresa.
No todas las empresas necesitan un centro de transformación propio. Pero cuando la potencia requerida supera la disponible en la red de baja tension local (generalmente a partir de 100-250 kW según la zona) i-DE no puede suministrar en baja tension y condiciona la conexión a que la empresa construya su propio CT.
Señales de que tu empresa puede necesitar un centro de transformación
Recibes una carta de condiciones de i-DE que menciona suministro en media tension
Tu demanda de potencia supera los 250 kW y la red de BT de la zona no tiene capacidad
Instalas nueva maquinaria de alta potencia: compresores industriales, hornos, prensas, líneas de producción
Amplias las instalaciones de tu nave y la potencia contratada actual no es suficiente
Te instalas en un poligono industrial de nueva creación donde la infraestructura de BT no esta consolidada
¿Qué implica construir un centro de transformación en el País Vasco?
Fase 1: Estudio de viabilidad previo: antes de comprometer ningun presupuesto hay que analizar la capacidad real de la red de i-DE en el punto de conexión previsto y estimar el coste de la acometida en media tension.
Fase 2: Proyecto tecnico del CT: documento firmado por ingeniero competente que describe el CT, sus equipos, las protecciones, el esquema electrico y los calculos justificativos.
Fase 3: Autorización de construcción ante Industria del Gobierno Vasco: tramitación administrativa previa a la ejecución de las obras
Fase 4: Coordinación con i-DE para la acometida en media tension: i-DE ejecuta la conexión desde su red hasta el CT. Sus plazos son independientes de los de Industria.
Fase 5: Inspección del Organismo de Control Autorizado (OCA): obligatoria antes de la puesta en servicio.
Fase 6: Autorización de explotación ante Industria: la autorización definitiva para operar el CT.
¿Qué debes tener en cuenta antes de instalar un centro de transformación en el País Vasco?
Instalar un centro de transformación requiere planificar también su ubicación, la conexión con la red eléctrica y la adaptación de las instalaciones de tu empresa. Según las características del emplazamiento, pueden ser necesarios distintos trabajos que conviene definir desde el inicio:
Preparación del terreno y obra civil. Puede ser necesario nivelar el terreno, ejecutar una cimentación, prever drenajes o acondicionar el espacio donde se instalará el CT. También hay que comprobar los accesos para su transporte, descarga y posterior mantenimiento.
Conexión con la red de media tensión. El CT necesita una línea que lo conecte con el punto de suministro establecido por la distribuidora. Su ejecución puede requerir zanjas, canalizaciones, arquetas o actuaciones sobre terrenos y vías públicas, con los permisos correspondientes.
Adaptación de la instalación eléctrica de la empresa. Hay que llevar la alimentación desde el CT hasta los cuadros eléctricos del establecimiento. Una empresa instaladora habilitada deberá ejecutar los trabajos necesarios, que pueden incluir nuevos cables, adecuación de cuadros y protecciones o adaptación de la distribución interior.
Puesta a tierra y condiciones de seguridad. El diseño debe contemplar las instalaciones de puesta a tierra, la ventilación, los accesos y las medidas de protección que correspondan a la ubicación y características del centro.
Coordinación de los trabajos y de la puesta en servicio. La obra civil, el montaje eléctrico, las actuaciones de la distribuidora y la tramitación administrativa deben planificarse conjuntamente. Si la empresa ya está en funcionamiento, también conviene prever posibles cortes de suministro para realizar la conexión.
Una planificación completa desde el principio
Antes de contratar los trabajos, conviene tener claro qué actuaciones necesita la instalación y quién se encargará de cada una. En Griddex estudiamos las necesidades del emplazamiento y definimos el alcance del proyecto para coordinar la obra civil, la empresa instaladora y las gestiones con la distribuidora y los organismos correspondientes.
Así puedes avanzar con una visión clara de todo lo necesario para poner en servicio el centro de transformación.

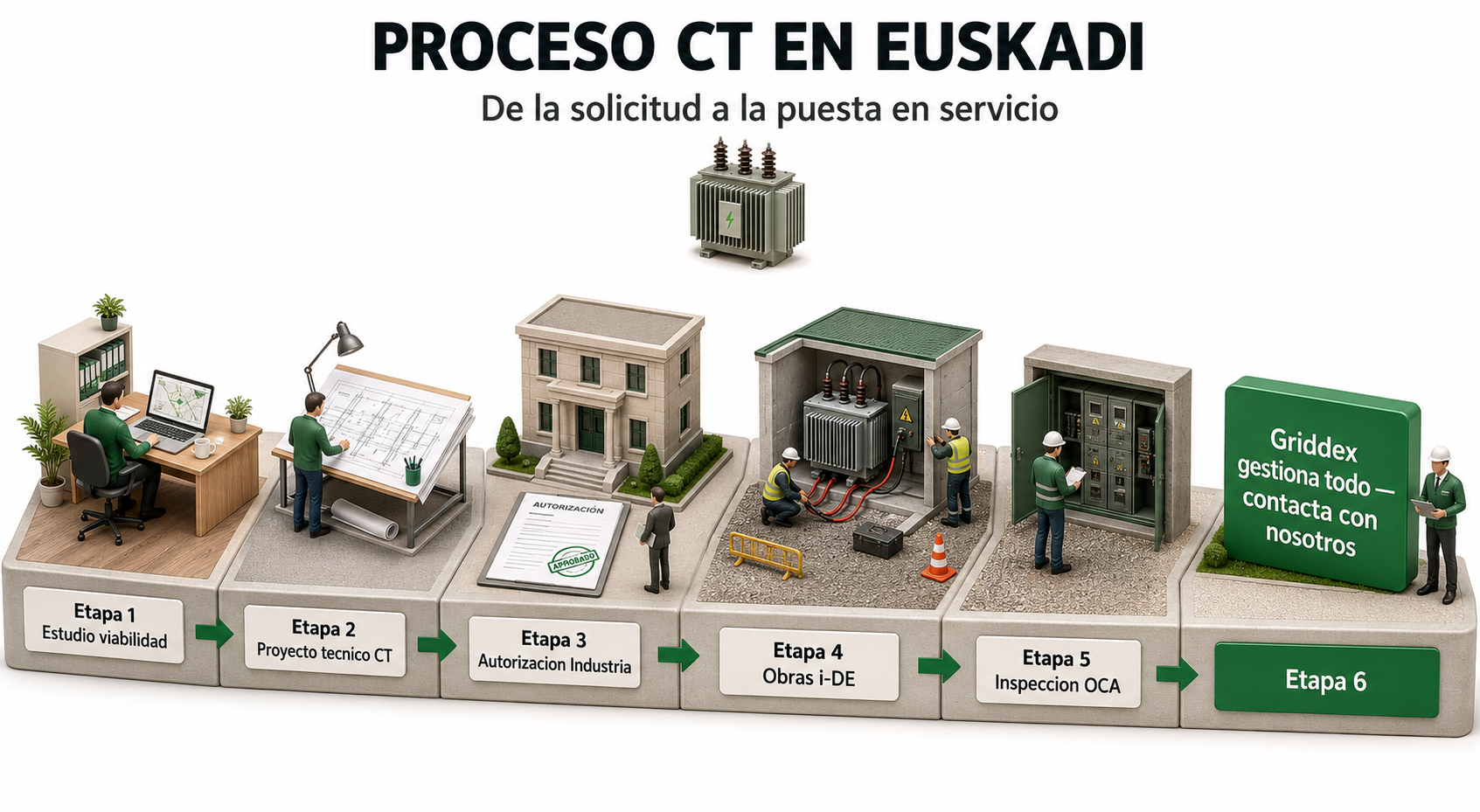

Proceso de construcción y legalización de un centro de transformación eléctrico en Euskadi en 6 fases
⚠ El coste que nadie anticipa
Las obras de extension de red que puede exigir i-DE son el factor de coste mas impredecible en un proyecto de CT. En Griddex analizamos siempre la capacidad de la red antes de presentar ninguna solicitud (ese análisis previo puede evitar sorpresas económicas muy significativas cuando el proyecto ya esta comprometido.
Plazos habituales desde el planteamiento hasta la ejecución en el País Vasco
Un proyecto de CT en Euskadi desde el estudio de viabilidad hasta la autorización de explotación tiene habitualmente entre 6 y 14 meses. Los factores que mas alargan el proceso son los plazos de i-DE para la acometida en media tension y los de Industria del Gobierno Vasco para la autorización de construcción.
Como Griddex puede ayudarte con tu local en Bilbao
En Griddex hemos gestionado proyectos de CT en Bizkaia, Gipuzkoa, Alava, La Rioja y Navarra. Conocemos los procesos de i-DE, los criterios de Industria del Gobierno Vasco y los requisitos de las OCAs acreditadas en Euskadi. Si tu empresa necesita mas potencia y i-DE te ha indicado que necesitas un CT, contacta con nosotros antes de comprometer ningún presupuesto.
¿Tu empresa necesita redimensionarse?. Analizamos la viabilidad técnica y económica ante de comprometer nada.
